Apa proses casting aluminium paduan die?

Sebagai pemasok casting paduan aluminium terkemuka, saya senang berbagi proses rumit aluminium paduan die casting dengan Anda. Metode manufaktur ini terkenal dengan efisiensi, presisi, dan kemampuannya untuk menghasilkan komponen berkualitas tinggi di berbagai industri. Dalam posting blog ini, saya akan memandu Anda melalui setiap langkah proses casting aluminium paduan, dari desain awal hingga produk akhir.

Desain dan Perencanaan

Langkah pertama dalam proses casting paduan aluminium adalah desain dan perencanaan. Tahap ini sangat penting karena meletakkan dasar bagi seluruh proses produksi. Tim insinyur berpengalaman kami bekerja erat dengan klien untuk memahami persyaratan spesifik mereka dan merancang cetakan casting yang memenuhi kebutuhan mereka.

Kami menggunakan perangkat lunak canggih canggih (CAD) untuk membuat model 3D terperinci dari bagian ini. Ini memungkinkan kami untuk memvisualisasikan desain, mengidentifikasi masalah potensial, dan membuat penyesuaian yang diperlukan sebelum cetakan dibuat. Selama fase desain, kami juga mempertimbangkan faktor-faktor seperti kompleksitas bagian, pemilihan material, dan volume produksi untuk memastikan proses pembuatan yang paling efisien dan hemat biaya.

Setelah desain selesai, kami membuat prototipe bagian menggunakan teknik prototyping cepat seperti pencetakan 3D. Ini memungkinkan kami untuk menguji desain dan melakukan penyesuaian akhir sebelum cetakan diproduksi. Prototipe juga memberi klien kami representasi fisik bagian, memungkinkan mereka untuk memverifikasi fungsionalitas dan penampilannya.

Fabrikasi cetakan

Setelah desain disetujui, langkah selanjutnya adalah fabrikasi cetakan. Cetakan, juga dikenal sebagai die, adalah alat presisi yang digunakan untuk membentuk paduan aluminium cair ke dalam bagian yang diinginkan. Tim pembuat alat terampil kami menggunakan peralatan pemesinan canggih untuk membuat cetakan dengan presisi dan akurasi tinggi.

Cetakan biasanya dibuat dari baja berkualitas tinggi atau bahan paduan yang dapat menahan suhu tinggi dan tekanan dari proses casting die. Para pembuat alat dengan hati -hati mengantar setiap rongga dan inti cetakan untuk memastikan bahwa ia memenuhi spesifikasi yang tepat dari desain bagian. Mereka juga menambahkan fitur seperti pin ejector, saluran pendingin, dan sistem gating untuk memfasilitasi injeksi dan pemadatan paduan aluminium cair.

Setelah cetakan dibuat, ia mengalami serangkaian pemeriksaan kualitas untuk memastikan bahwa ia memenuhi standar ketat kami. Kami menggunakan peralatan inspeksi canggih seperti mesin pengukur koordinat (CMM) untuk memverifikasi dimensi dan permukaan akhir cetakan. Setiap cacat atau penyimpangan diperbaiki sebelum cetakan disetujui untuk produksi.

Meleleh dan paduan

Saat cetakan sedang dibuat, paduan aluminium disiapkan untuk casting. Paduan aluminium biasanya dibuat dari kombinasi aluminium dan elemen lain seperti tembaga, magnesium, silikon, dan seng. Elemen -elemen ini ditambahkan ke aluminium untuk meningkatkan sifat mekaniknya, seperti kekuatan, kekerasan, dan ketahanan korosi.

Paduan aluminium dilebur dalam tungku pada suhu sekitar 700 hingga 800 derajat Celcius. Tungku dilengkapi dengan sistem kontrol suhu untuk memastikan bahwa paduan aluminium cair dipertahankan pada suhu yang benar selama proses pencairan. Setelah paduan aluminium meleleh, ia dengan hati -hati dicampur dengan elemen -elemen lain untuk mencapai komposisi kimia yang diinginkan.

Proses paduan sangat penting karena menentukan sifat akhir dari paduan aluminium. Tim ahli metalurgi kami menggunakan peralatan analitik canggih untuk memantau komposisi kimia paduan aluminium cair dan melakukan penyesuaian yang diperlukan untuk memastikan bahwa ia memenuhi spesifikasi desain bagian.

Casting mati

Setelah cetakan siap dan paduan aluminium meleleh dan paduan, proses casting die dapat dimulai. Mesin casting die adalah mesin besar dan otomatis yang digunakan untuk menyuntikkan paduan aluminium cair ke dalam cetakan di bawah tekanan tinggi.

Mesin casting die terdiri dari unit penjepit, unit injeksi, dan sistem kontrol. Unit penjepit menahan cetakan di tempatnya dan menerapkan gaya penjepit tinggi untuk menjaga cetakan tertutup selama proses injeksi. Unit injeksi bertanggung jawab untuk menyuntikkan paduan aluminium cair ke dalam cetakan pada kecepatan dan tekanan tinggi. Sistem kontrol memantau dan mengontrol seluruh proses casting die, memastikan bahwa suhu, tekanan, dan kecepatan injeksi dipertahankan pada level yang benar.

Proses casting die dimulai dengan menutup cetakan dan menyuntikkan jumlah yang tepat dari paduan aluminium cair ke dalam rongga cetakan. Paduan aluminium cair mengisi rongga cetakan di bawah tekanan tinggi, mengambil bentuk bagian. Tekanan tinggi memastikan bahwa paduan aluminium cair mengisi semua detail rongga cetakan, menghasilkan bagian berkualitas tinggi dengan permukaan akhir yang sangat baik dan akurasi dimensi.

Setelah paduan aluminium cair telah mengisi rongga cetakan, dibiarkan dingin dan menguatkan. Waktu pendinginan tergantung pada ukuran dan kompleksitas bagian, serta jenis paduan aluminium yang digunakan. Tim insinyur kami menggunakan sistem pendingin canggih untuk mengontrol laju pendinginan paduan aluminium cair, memastikan bahwa ia mengeras secara merata dan tanpa cacat.

Ejeksi dan pemangkasan

Setelah paduan aluminium cair telah dipadatkan, cetakan dibuka, dan bagian dikeluarkan dari cetakan menggunakan pin ejector. Pin ejector terletak di cetakan dan digunakan untuk mendorong bagian keluar dari rongga cetakan. Bagian ini kemudian dikeluarkan dari mesin casting die dan dipindahkan ke stasiun pemangkasan.

Di stasiun pemangkasan, setiap bahan berlebih, seperti flash dan pelari, dihapus dari bagian menggunakan mesin pemangkasan atau pusat pemesinan CNC. Flash adalah lapisan tipis paduan aluminium berlebih yang terbentuk di sekitar tepi bagian selama proses casting die. Pelari adalah saluran yang digunakan untuk memberi makan paduan aluminium cair ke dalam rongga cetakan. Menghapus flash dan pelari memastikan bahwa bagian tersebut memiliki penampilan yang bersih dan selesai.

Kontrol finishing dan kualitas

Setelah bagian telah dipangkas, ia mengalami serangkaian operasi finishing untuk meningkatkan permukaan dan penampilannya. Operasi finishing mungkin termasuk pemesinan, penggilingan, pemolesan, melukis, dan pelapisan. Operasi ini dilakukan dengan menggunakan peralatan dan teknik canggih untuk memastikan bahwa bagian tersebut memenuhi standar kualitas tertinggi.

Setelah operasi finishing selesai, bagian diperiksa untuk memastikan bahwa ia memenuhi spesifikasi desain bagian. Tim insinyur kontrol kualitas kami menggunakan peralatan inspeksi canggih seperti CMM, mesin sinar-X, dan peralatan pengujian ultrasonik untuk memverifikasi dimensi, lapisan permukaan, dan struktur internal bagian. Setiap cacat atau penyimpangan diidentifikasi dan diperbaiki sebelum bagian disetujui untuk pengiriman.

Kesimpulan

Proses casting aluminium paduan die adalah metode manufaktur yang kompleks dan sangat tepat yang membutuhkan peralatan canggih, tenaga kerja terampil, dan kontrol kualitas yang ketat. Sebagai pemasok casting aluminium aluminium terkemuka, kami memiliki keahlian dan pengalaman untuk menghasilkan bagian-bagian cast aluminium aluminium berkualitas tinggi yang memenuhi kebutuhan klien kami.

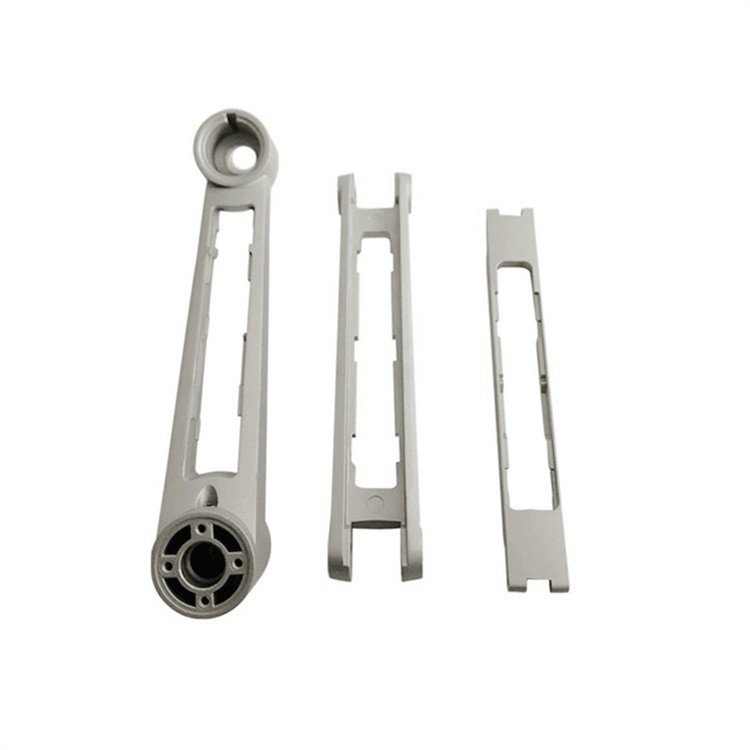

Jika Anda tertarik untuk mempelajari lebih lanjut tentang kamiAluminium Alloy Precision Die Castinglayanan atau memiliki proyek tertentu dalam pikiran, jangan ragu untuk menghubungi kami. Tim ahli kami siap membantu Anda dengan kebutuhan casting Anda dan memberi Anda penawaran kompetitif. Kami berharap dapat bekerja sama dengan Anda dan membantu Anda menghidupkan ide -ide Anda.

Referensi

• Buku Pegangan ASM, Volume 15: Casting. ASM International, 2008.
• Buku Pegangan Teknik Casting Die. American Die Casting Institute, 2010.
• Paduan Aluminium: Struktur dan Properti. Elsevier, 2010.
